ШР-11

ШКАФЫ РАСПЕДЕЛИТЕЛЬНЫЕ ШР-11



     Распределительные силовые шкафы ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100А), ПН2-250 (до 250 А), ПН2-400 (до 400А).

Шкафы распределительные ШР11 производятся в соответствии с ТУ 3434-003-78624919-2006. Сертификат соответствия № POCC.RU.AE 52.B01751.

Степень защиты оболочки шкафов по ГОСТ 15150 - IP 54 (IP 00 со стороны дна), возможно изготовление шкафов со степенью защиты оболочки IP 65.

Климатическое исполнение шкафов - У, УХЛ, категория размещения 2,3,4 по ГОСТ15150. Температура окружающего воздуха от -40 до +60 °С.
Шкафы имеют нулевую рабочую шину N, изолированную от корпуса и защитную шину РЕ, электрически соединенную с корпусом.
Ввод и вывод проводов и кабелей предусмотрен снизу шкафа.
Выдерживаемый ударный ток:
- при номинальном токе вводного аппарата 250 А - не менее 10 кА;
- при номинальном токе вводного аппарата 400 А - не менее 25 кА.

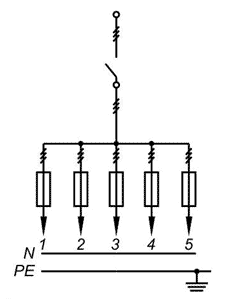

Схемы шкафов ШР-11, а также устанавливаемая в них аппаратура, представлены на рисунке и в таблице. В шкафах с 5 отходящими линиями ширина шкафа - 500мм


Тип

Номинальный ток вводного аппарата,

А

     Тип и количество групп предохранителей на отводящих линиях             Принципиальная схема первичных соединений
ШР-11 НПН2-60 ПН2-100 ПН2-250
-73701 250 5 - -

-73702 250 - 5 -
-73703 250 2 3 -
-73504 400 8 - -

-73505 400 - 8 -
-73506 400 - - 8
-73707 400 - 3 2
-73708 400 - - 5
-73509 400 4 4 -
-73510 400 2 4 2
-73511 400 - 6 2
-73512 400 8 - -

-73513 400 - 8 -
-73514 400 - - 8
-73515 400 4 4 -
-73516 400 2 4 2
-73517 400 - 6 2
-73518 400 8 - -

-73519 400 - 8 -
-73520 400 - - 8
-73521 400 4 4 -
-73522 400 2 4 2
-73523 400 - 6 2
