ОСВМ трансформатор судовой (Есть приемка РМРС, РКО)
Производство в Санкт-Петербурге

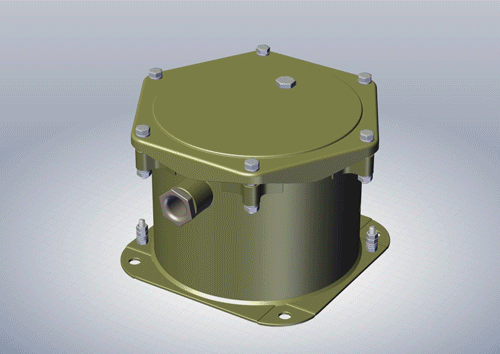

Однофазный водозащищенный трансформатор

Предназначен для электроустановок судов и плавсооружений. Выпускается в климатическом исполнении ОМ5 (помещения с повышенной влажностью) для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60) Гц и 400 (500) Гц (в обозначении -04) судов морского и речного флота неограниченного района плавания.
| Тип |
Основные технические данные изделия |
| Номинальная мощность, кВА |
Номинальные напряжения обмоток, В |
Масса, кг |
Длина х
ширина х
высота, мм |
| первичной |
вторичной х.х. |
| ОСВМ-0,25 ОМ5 |
0,25 |
127
220
380
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 400 |
9 |
269 x 245 x 170 |
|
ОСВМ-0,25-0,4- ОМ5
400 Гц
|
0,25 |
127
220
380
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 400 |
4,1 |
228 х 170 х 130 |
| ОСВМ-0,63 ОМ5 |
0,63 |
127
220
380
660 |
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230;
400 |
9,0 |
310 х 286 х 210 |
| ОСВМ-1 ОМ5 |
1,0 |
19,8 |
340 х 210 х 235 |
| ОСВМ-1,6 ОМ5 |
1,6 |
26,5 |
370 х 300 х 265 |
|
ОСВМ-2,5-04 ОМ5
400 Гц
|
2,5 |
127
220
380
660
|
120; 26-28,5; 36;
133-115; 230; 26-28,5;
120; 133-115; 230;
400; 133-115; 230;
400 |
19,8 |
348 х 310 х 235 |
| ОСВМ-2,5 ОМ5 |
2,5 |
127
220
380
660
|
120; 26-28,5; 36;
133-115; 230; 26-28,5;
120; 133-115; 230;
400; 133-115; 230;
400 |
35,5 |
408 х 330 х 301 |
|
ОСВМ-10-0,4 ОМ5
400 Гц
|
10 |
127
220
380
660
|
120; 133-115;120;
133-115; 230; 133-115;
230; 400 |
46,5 |
445х394х328 |
|
ОСВМ-4-0,4 ОМ5
400 Гц
|
4,0 |
127
220
380
660
|
120; 133-115;120;
133-115; 230; 133-115;
230; 400 |
26 |
360 х 335 х 265 |
|
ОСВМ-4 ОМ5
|
4,0 |
127
220
380
660 |
120; 133-115;120;
133-115; 230; 133-115;
230; 400
|
46,5 |
445х394х328 |
Назначение и технические данные:
Трансформаторы предназначены для работы при: температуре окружающего воздуха от минус 40 до 45 градусов по Цельсию и относительной влажности воздуха при температу в 40С - 98%.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли более 0,2-1 мг/м*3, агрессивных газов и паров-более 50 мг/м*3.
Все наши трасформаторы по влагоустойчивости, виброустойчивости, удароустойчивости и по величине шума удолетворяют принятым нормам.
Трансформаторы могут безотказно работать при наклонах до 15 градусах (длительно) и до 30 гр. (в течении 3-х мин) в любую сторону, а также при качке с наклоном до 45 гр. и периодом качки 16 сек.
Трансформаторы эпизодически допускают перегрузку:
- 10% - в течении 2 ч
- 25% - 30 мин
- 50% - 5 мин
нагрев при этом не нормируется
- класс нагревостойкости изоляции -"H"
Ресурс трансформаторов не менее 120000 ч при номинальной нагрузке и 130000 при снижении номинальной нагрузки на 5%.
Общий календарный срок службы - 25 лет.
По конструктивному исполнению трансформаторы являются водозащищенными (ОСВМ) - степень защиты IP55
Трансформаторы ОСВМ водозащищенного исполнения защищены баком от попадания воды внутрь трансформатора при его обливании.
Магнитопроводы трансформаторов изготовлены из холоднокатаной электротехнической стали толщиной 0,3-0,35 мм с жаростойким покрытием. У трансформаторов мощностью до 25 кВА магнитопроводы витые разрезные или гнутые стыковые. Магнитопроводы склеены специальным компаундом, обеспечивающим повышенную надежность и малошумность изделий. Для трансформаторов трехфазных мощностью от 40 до 160 кВА используются пространственные магнитопроводы, намотанные из ленты переменной ширины; для однофазных трансформаторов 40 и 63 кВА и трехфазных с 250 кВА - трехстержневые пленарные шихтованные из пластин. Отводы обмоток выведены на специальные клеммные колодки, выбранные в зависимости от величины номинальных токов и сечения обмоточного провода. Трансформаторы ОСВМ могут изготавливаться без клеммных колодок, при этом выводы выполняются собственным проводом и окольцовываются медными (латунными) наконечниками. У трансформаторов ТСВМ выводы ВН и НН подводятся к контактным зажимам на стенке бака через уплотнительные сальники.
