ОСМ ОМ5 трансформатор судовой (Есть приемка РКО, РМРС)
info@merkrf.ru
Производство судовых трансформаторов по ТУ-341300-002-92040007-2013 (РМРС) и ТУ 27.11.40-009-27436671-2021(РКО)
Однофазный трансформатор ОСМ ОМ5
Предназначен для электроустановок судов и плавсооружений. Выпускается в климатическом исполнении ОМ5 (помещения с повышенной влажностью) для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60) Гц и 400 (500) Гц (в обозначении -04) судов морского и речного флота неограниченного района плавания.
Принципиальные схемы обмоток однофазных трансформаторов ОСМ ОМ5

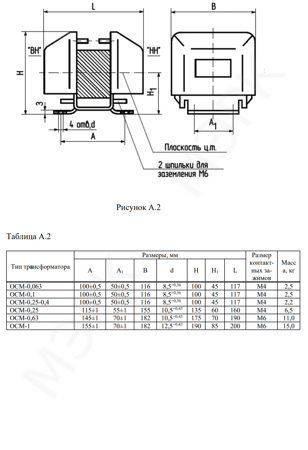

Габаритный чертеж ОСМ ОМ5 от 0,063 до 1,0 кВА Габаритный чертеж ОСМ ОМ5 от 1,6 до 4,0 кВА

| Тип |
Основные технические данные изделия |
| Номинальная мощность, кВА |
Номинальные напряжения обмоток, В |
Масса, кг |
L х B х H, мм
A x A1, мм
|
| первичной |
вторичной х.х. |
| ОСМ-0,063 ОМ5 |
0,063 |
127
220
380
440
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 440 |
2,1 |
117x116x100
100 х 50
|
| ОСМ-0,1 ОМ5 |
0,1 |
127
220
380
440
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 440 |
2,5 |
117x116x100
100 х 50
|
| ОСМ-0,25 ОМ5 |
0,25 |
127
220
380
440
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 440 |
6,5 |
160х155х125
115 х 55
|
|
ОСМ-0,25-0,4- ОМ5
400 Гц
|
0,25 |
127
220
380
440
660
|
26-28,5
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230; 440 |
4,1 |
117х116х100
100 х 50
|
| ОСМ-0,63 ОМ5 |
0,63 |
127
220
380
440
660
|
26-28,5; 36;
133-115; 230
26-28,5; 133-115;
230; 400
133-115; 230;
440 |
11 |
190х182х175
145 х 70
|
| ОСМ-1 ОМ5 |
1,0 |
15 |
200х182х190
155 х 70
|
| ОСМ-1,6 ОМ5 |
1,6 |
19,0 |
300 х 300 х 205
230 х 230
|
|
ОСМ-2,5-04 ОМ5
400 Гц
|
2,5 |
127
220
380
440
660
|
120; 26-28,5; 36;
133-115; 230; 26-28,5;
120; 133-115; 230;
400; 133-115; 230;
440 |
15 |
200х182х190
155 х 70
|
| ОСМ-2,5 ОМ5 |
2,5 |
127
220
380
440
660
|
120; 26-28,5; 36;
133-115; 230; 26-28,5;
120; 133-115; 230;
400; 133-115; 230;
440 |
30,0 |
330 х 330 х 240
250 х 250
|
|
|
|
|
|
|
|
|
ОСМ-4-0,4 ОМ5
400 Гц
|
4,0 |
127
220
380
440
660
|
120; 133-115;120;
133-115; 230; 133-115;
230; 400, 440 |
20,0 |
300 х 300 х 205
230 х 230
|
|
ОСМ-4 ОМ5
|
4,0 |
127
220
380
440
660
|
120; 133-115;120;
133-115; 230; 133-115;
230; 400, 440
|
40,5 |
360x360x275
270 х 270
|
|
ОСМ-10-0,4 ОМ5
400 Гц
|
10,0 |
127
220
380
440
660
|
120; 133-115;120;
133-115; 230; 133-115;
230; 400, 440 |
40.5 |
360x360x275
270 х 270
|
Назначение и технические данные:
Трансформаторы предназначены для работы при: температуре окружающего воздуха от минус 40 до 45 градусов по Цельсию и относительной влажности воздуха при температуре в 40С - 98%.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли более 0,2-1 мг/м*3, агрессивных газов и паров-более 50 мг/м*3.
Все наши трансформаторы по влагоустойчивости, виброустойчивости, удароустойчивости и по величине шума удовлетворяют принятым нормам.
Трансформаторы могут безотказно работать при наклонах до 15 градусах (длительно) и до 30 гр. (в течении 3-х мин) в любую сторону, а также при качке с наклоном до 45 гр. и периодом качки 16 сек.
Трансформаторы эпизодически допускают перегрузку:
- 10% - в течении 2 ч
- 25% - 30 мин
- 50% - 5 мин
нагрев при этом не нормируется
Ресурс трансформаторов не менее 120000 ч при номинальной нагрузке и 130000 при снижении номинальной нагрузки на 5%.
Общий календарный срок службы - 25 лет.
По конструктивному исполнению трансформаторы являются открытыми (ОСМ) - степень защиты IP20
Магнитопроводы трансформаторов изготовлены из холоднокатаной электротехнической стали толщиной 0,3-0,35 мм с жаростойким покрытием.
